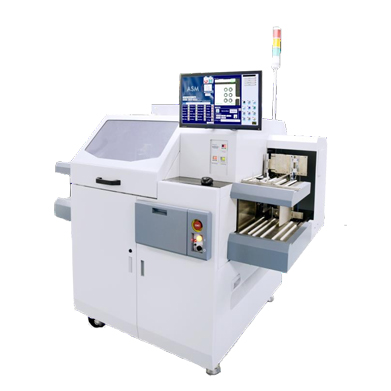

X 射線三維顯微鏡在材料微觀結構特征分析方面發揮著重要作用。

　　首先，它能夠清晰地呈現材料的內部孔隙結構。對于許多材料，如金屬泡沫、陶瓷材料和高分子泡沫等，孔隙的大小、形狀、分布以及連通性對材料的性能有著關鍵影響。X 射線三維顯微鏡可以準確地測量孔隙的三維尺寸，確定其是球形、橢圓形還是不規則形狀。例如，在研究用于航空航天領域的新型金屬泡沫材料時，通過 X 射線三維顯微鏡分析其孔隙結構，有助于了解材料的密度、強度以及熱學和聲學性能之間的關系。

　　其次，該顯微鏡對材料的相分布分析也很有幫助。在復合材料中，不同相的分布情況會很大地影響材料的綜合性能。X 射線三維顯微鏡能夠區分材料中的不同相，并且可以重建出各相在三維空間中的分布情況。比如在陶瓷基復合材料中，通過分析陶瓷相和增強相的三維分布，可以更好地理解材料的力學性能，為優化材料的組成和制備工藝提供依據。

　　再者，它能夠?qū)Σ牧现械木w結構和缺陷進行研究。對于金屬材料和半導體材料等，晶體結構中的位錯、孿晶和層錯等缺陷會影響材料的電學、力學和光學性能。X 射線三維顯微鏡可以在不破壞樣品的情況下，深入材料內部，觀察這些晶體缺陷的三維形態和分布規律。例如，在半導體芯片制造過程中，利用 X 射線三維顯微鏡來檢測硅片內部的晶體缺陷，有助于提高芯片的質量和性能。

　　此外，X 射線三維顯微鏡還可以用于分析材料的界面結構。在多層材料或者復合材料中，不同材料之間的界面結合情況對材料整體性能至關重要。通過該顯微鏡可以觀察界面的粗糙度、擴散層的形成情況以及是否存在界面反應產物等微觀特征，從而評估材料的結合強度和穩定性。
